Konstrukce pro gymnastické kruhy k instalaci na stěnu, typ 2 nebo 3

Detailný popis

Konstrukce pro kruhy k instalaci na stěnu, typ 2 nebo 3

Tato konstrukce může být vyrobena jako konstrukce pro kruhy typ 2 nebo kruhy typ 3 (houpací). Každá tato konstrukce potřebuje jiný rozměr bezpečnostního prostoru (prostor pádu), proto je potřeba se při objednávce rozhodnout, který typ chcete.

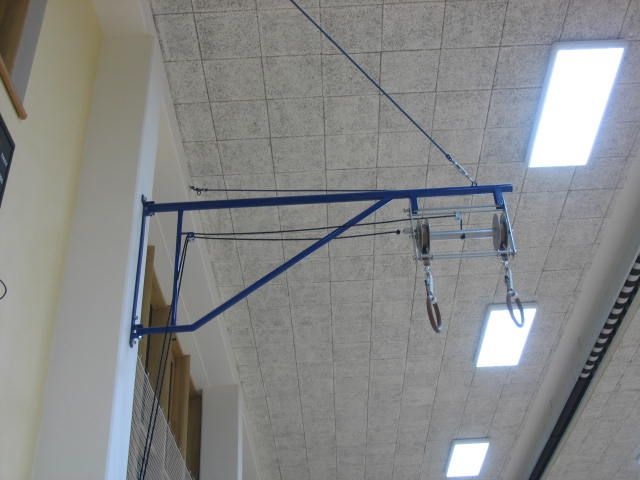

Konstrukce se používá k zavěšení cívkových kruhů mechanických - viz foto (tyto je nutno si objednat zvlášť kód 9-20071).

Konstrukce je vyrobena z ocelových profilů povrchově ošetřených komaxitem. Konstrukce je připravena k instalaci na pevnou, nosnou stěnu. Kotevní prvky do stěny nejsou součástí dodávky konstrukce, ale jsou součástí montáže (pokud montáž provádí subdodavatel), jinak tyto kotevní prvky musí zajistit firma , která bude provádět montáž.

Vysazení konstrukce od stěny je 2 500 mm. Na konstrukci jsou úchyty k upevnění cívkových kruhů. Minimální bezpečnostní prostor (prostor pádu) pro cívkové kruhy upevněné na této konstrukci je 8 x 4 m (typ 2) nebo 12 x 4 m (typ 3) - houpací). Konstrukce pro kruhy se instaluje do nosné stěny, ve většině případů, ve výšce cca 5 m. Nad konstrukcí je ještě potřeba volný prostor cca 1 m, na ukotvení táhel s napínacími šrouby. Konstrukci lze, v případě potřeby, ručně sklopit ke stěně, ale pouze za použití lešení. Uvolní se táhla konstrukce a konstrukce s cívkovými kruhy se otočí ke stěně, takže nevyčnívá do prostoru tělocvičny.
